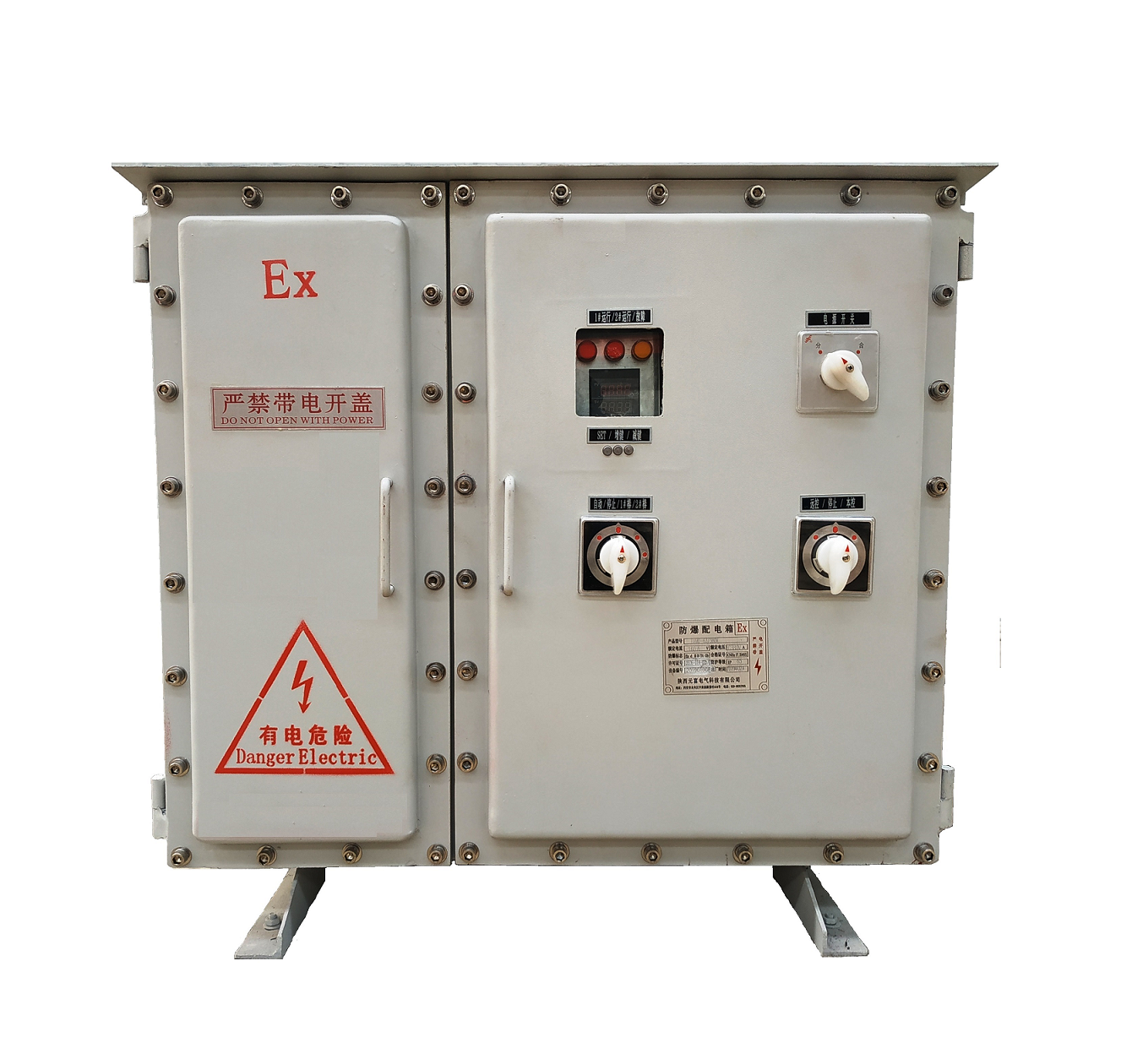

隔爆型防爆溫控柜
一 簡介
本控制柜專用于是各類防爆或非防爆電加熱器、電磁加熱器、電加熱棒的配套控制設備；控制柜集配電、無功補償、實時數據采集和自動控制為一體；可同時控制單臺或多臺加熱器同時工作。
二 執行標準
防爆控制柜是按GB 3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB 3836.2-2010 《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》的標準要求設計、制造防爆電氣設備，其防爆標志為ExdIIBT4Gb；
同時執行Q/SXYF 04《YFDRB-K隔爆型防爆控制柜》企業標準。
三 技術參數
◆爆炸性氣體環境1區，2區危險場所
◆場所中危險氣體或蒸汽IIA、IIB類氣體環境
◆溫度組別：T4
◆防護等組：IP65
◆可用于戶內、戶外場所
◆保護功能：溫度、壓力、漏電、短路、過流
◆調功元件：交流接觸器、調功器

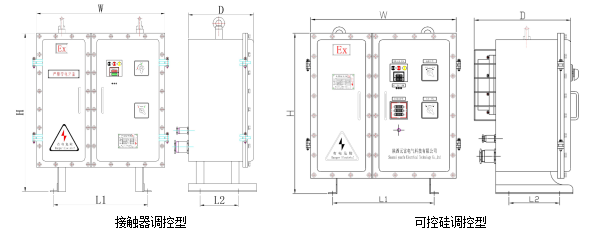

四 外形尺寸
接觸器調控型 可控硅調控型
表6
名 稱 | 外形尺寸 | 安裝尺寸 | 安裝孔 | 可控數量 | |||
寬/W | 高/H | 厚/D | 長L1 | 寬L2 | 規格 | ||
接觸器調控型 | 660mm | 730mm | 350mm | 460mm | 230mm | M16 | 一托一 |
770mm | 730mm | 350mm | 560mm | 230mm | M16 | 一托二 | |
可控硅調控型 | 660mm | 730mm | 350mm | 460mm | 230mm | M16 | 一托一 |
770mm | 730mm | 350mm | 560mm | 230mm | M16 | 一托二 | |
五 技術特點
◆結構獨特
采用更安全可靠的雙隔爆獨立腔體設計，上部為接線腔，下部為元件腔，操作與控制手柄均設計在側邊可有效防止搬運動、運輸、安裝時的意外損壞。
◆安全、可靠
殼體設計前期采用CAD制圖與NASTRAN有限元程序仿真模擬測試，后期數控壓力機靜壓試驗，結構強度大、安全性高，運行可靠。
◆操作簡單
優化的人機界面與一鍵式操作設計，只需要選擇工作模式即可完成所有操作。
◆智能化
可任意設定加熱設備溫度，智能控制單元依據采集到的液位、壓力、溫度信號自動調節加熱設備輸出功率與工作狀態；搭載遠程數據控制單元，可實現遠程無人值守穩定運行。
◆成本投入少
防爆控制柜標準設計為一托二即一臺柜控制二臺加熱設備同時又兼顧一托一的需要，因此較常規一臺柜控制柜一臺設備，節省了一臺控制柜的投入成本。
◆適應性強、應用范圍廣
可配套控制各類電動機、電加熱器、電磁加熱器、流體加熱器、儲罐加熱器等感性或阻性負載。
