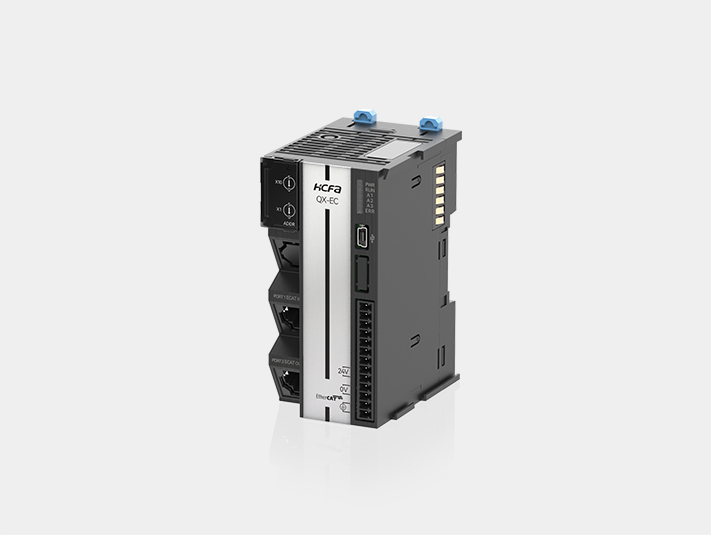

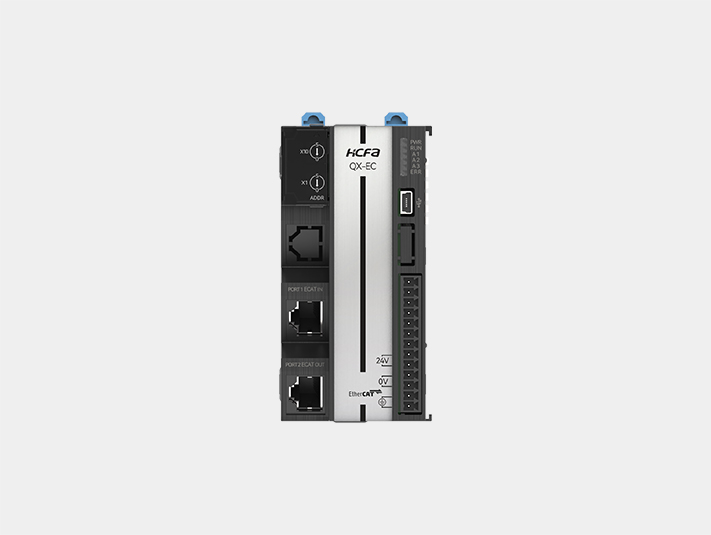

耦合器模塊
產品系列：Q系列遠程擴展模塊
模塊類型：EC耦合器模塊
模塊作用：EtherCAT 耦合器是現場總線級 EtherCAT 協議與EtherCAT 端子模塊之間的連接。耦合器將傳輸?shù)碾妶?bào)從以太網100BASE-TX轉換為 Q-bus信號表示。
輸出規格： 12V 16V
產品特點
-
-
2 x RJ45接口；上層以太網接口用于將耦合器連接到網絡，下層以太網接口用于連接其他EtherCAT設備。此外，EtherCAT 結點或 EtherCAT 擴展可用于擴展或設置線型或星型拓?fù)洹?/p>
-
-
-
最大連接距離：100m
-
-
-
系統配置靈活，從站數量可達65535
-

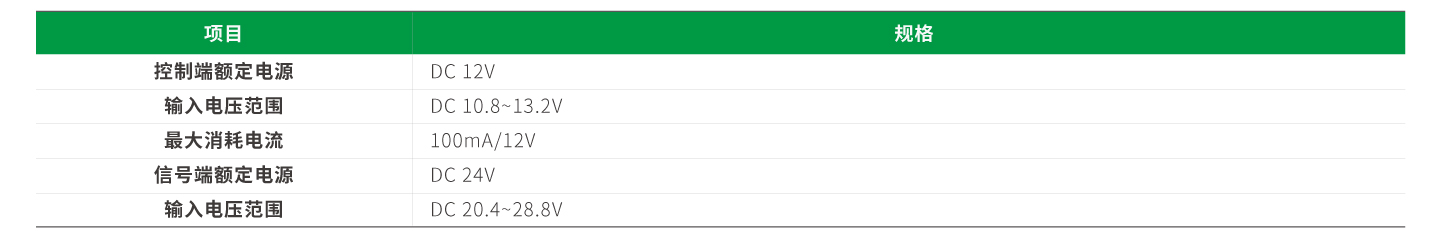

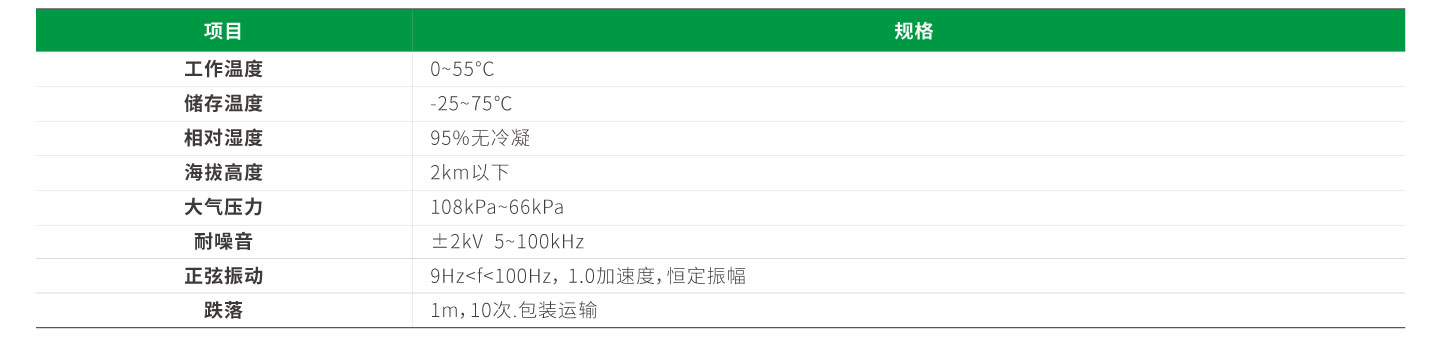

產品規格

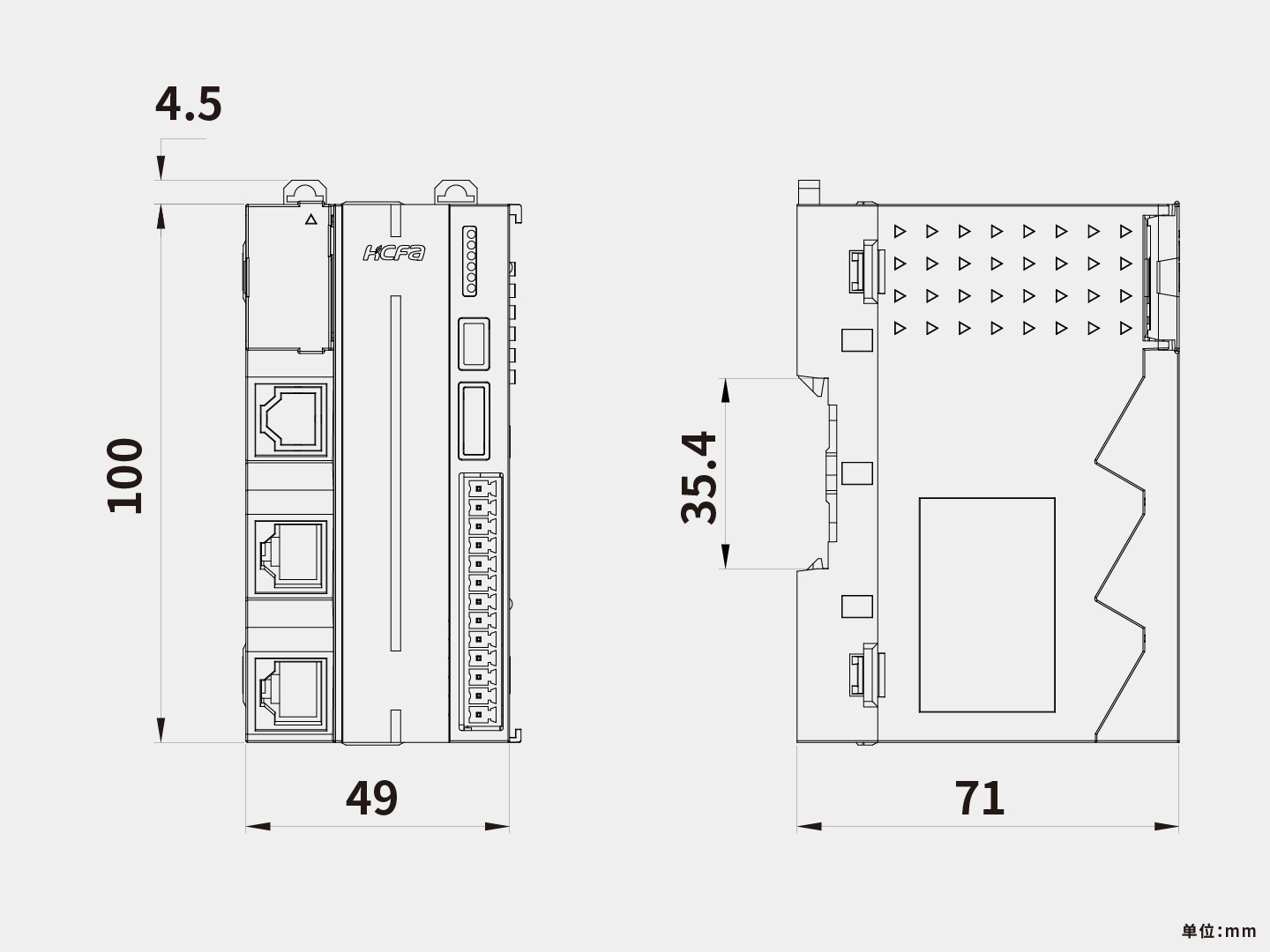

產品尺寸
資料下載
| 下載類型 | 名稱 | 更新時間 | 操作 |
|---|---|---|---|
| 樣本 | 控制產品樣本2022年7月第八期 | 2024.07.01 | 下載 |
| 下載類型 | 名稱 | 更新時間 | 操作 |
|---|
| 下載類型 | 名稱 | 更新時間 | 操作 |
|---|---|---|---|
| 說明書 | HCQX系列耦合器模塊說明書V1.2 | 2023.04.20 | 下載 |
| 下載類型 | 名稱 | 更新時間 | 操作 |
|---|
| 下載類型 | 名稱 | 更新時間 | 操作 |
|---|---|---|---|
| 描述文件 | Q系列整體及擴展模塊 | 2024.10.16 | 下載 |
